205、206、207型系轴向双端面、多弹簧、外流、传动套传动的釜用机械密封。205系非平衡型,206系大气端平衡型,207系双端平衡型。本型号目前有HG5-748-78标准(简称78标)和HG2098-91标准(简称91标...
205、206、207型系轴向双端面、多弹簧、外流、传动套传动的釜用机械密封。205系非平衡型,206系大气端平衡型,207系双端平衡型。本型号目前有HG5-748-78标准(简称78标)和HG2098-91标准(简称91标),其安装尺寸不同,选用时请注意。安装法兰的密封分平面(Ⅰ)型与榫槽面(Ⅱ)型两种。请在标定型号后加注。也可按用户尺寸要求加工。

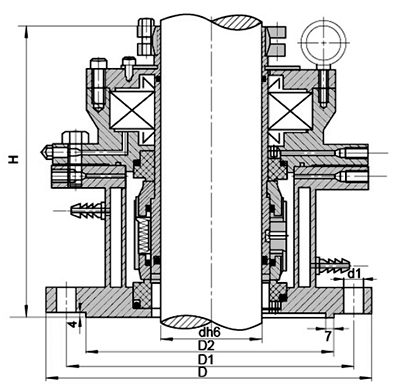

205,206,207型机械密封主要尺寸
d
|
30
|
35
|
40
|
45
|
50
|
55
|
60
|
65
|
70
|
75
|
80
|
85
|
90
|
95
|
100
|
105
|
110
|
115
|
120
|
125
|
130
|
140
|
150
|
160
|
170
|
180
|
190
|
200
|
||
D
|
78标
|
185
|
205
|
205
|
235
|
235
|
235
|
235
|
235
|
260
|
260
|
260
|
290
|
290
|
290
|
315
|
315
|
315
|
370
|
370
|
370
|
405
|
405
|
405
|
435
|
435
|
485
|
485
|
485
|
|
91标
|
205
|
235
|
235
|
235
|
260
|
260
|
260
|
260
|
315
|
315
|
315
|
315
|
370
|
370
|
370
|
370
|
370
|
435
|
435
|
435
|
435
|
485
|
485
|
485
|
485
|
485
|
540
|
540
|
540
|
|
206
|
215
|
215
|
215
|
245
|
245
|
245
|
245
|
280
|
280
|
280
|
280
|
335
|
335
|
335
|
335
|
335
|
405
|
405
|
405
|
405
|
460
|
460
|
460
|
460
|
460
|
520
|
520
|
520
|
||
207
|
230
|
230
|
230
|
270
|
270
|
270
|
270
|
300
|
300
|
300
|
300
|
360
|
360
|
360
|
360
|
360
|
425
|
425
|
425
|
425
|
485
|
485
|
485
|
485
|
485
|
555
|
555
|
555
|
||
D1
|
78标
|
160
|
170
|
170
|
200
|
200
|
200
|
200
|
200
|
225
|
225
|
225
|
255
|
255
|
255
|
280
|
280
|
280
|
320
|
320
|
320
|
355
|
355
|
355
|
395
|
395
|
445
|
445
|
445
|
|
91标
|
205
|
200
|
200
|
200
|
225
|
225
|
225
|
225
|
280
|
280
|
280
|
280
|
335
|
335
|
335
|
335
|
335
|
395
|
395
|
395
|
395
|
445
|
445
|
445
|
445
|
445
|
495
|
495
|
495
|
|
206
|
180
|
180
|
180
|
210
|
210
|
210
|
210
|
240
|
240
|
240
|
240
|
295
|
295
|
295
|
295
|
295
|
355
|
355
|
355
|
355
|
410
|
410
|
410
|
410
|
410
|
470
|
470
|
470
|
||
207
|
190
|
190
|
190
|
220
|
220
|
220
|
220
|
250
|
250
|
250
|
250
|
310
|
310
|
310
|
310
|
310
|
370
|
370
|
370
|
370
|
430
|
430
|
430
|
430
|
430
|
490
|
490
|
490
|
||
D2
|
78标
|
116
|
135
|
135
|
164
|
164
|
164
|
164
|
164
|
188
|
188
|
188
|
220
|
220
|
220
|
245
|
245
|
245
|
270
|
270
|
270
|
312
|
312
|
312
|
353
|
353
|
403
|
403
|
403
|
|
91标
|
205
|
164
|
164
|
164
|
188
|
188
|
188
|
188
|
245
|
245
|
245
|
245
|
298
|
298
|
298
|
298
|
298
|
353
|
353
|
353
|
353
|
403
|
403
|
403
|
403
|
403
|
462
|
462
|
462
|
|
206
|
149
|
149
|
149
|
175
|
175
|
175
|
175
|
203
|
203
|
203
|
203
|
259
|
259
|
259
|
259
|
259
|
312
|
312
|
312
|
312
|
363
|
363
|
363
|
363
|
363
|
421
|
421
|
421
|
||
207
|
149
|
149
|
149
|
175
|
175
|
175
|
175
|
203
|
203
|
203
|
203
|
259
|
259
|
259
|
259
|
259
|
312
|
312
|
312
|
312
|
363
|
363
|
363
|
363
|
363
|
421
|
421
|
421
|
||
n-φ
|
78标
|
4 -φ14
|
4 -φ18
|
8 -φ18
|
12 -φ18
|
12 -φ23
|
12 -φ26
|
|||||||||||||||||||||||
91标
|
205
|
8 -φ18
|
12 -φ18
|
12 -φ23
|
16 -φ23
|
|||||||||||||||||||||||||
206
|
6 -φ14
|
8 -φ23
|
12 -φ23
|
12 -φ25
|
16 -φ26
|
|||||||||||||||||||||||||
207
|
8 -φ23
|
8 -φ25
|
12 -φ25
|
12 -φ30
|
16 -φ30
|
16 -φ33
|
||||||||||||||||||||||||
H
|
205
|
304
|
310
|
315
|
320
|
330
|
358
|
367
|
370
|
382
|
400
|
410
|
420
|
|||||||||||||||||
206
|
316
|
322
|
327
|
332
|
342
|
370
|
379
|
382
|
394
|
412
|
420
|
430
|
||||||||||||||||||
207
|
328
|
334
|
339
|
344
|
354
|
382
|
391
|
394
|
406
|
424
|
430
|
440
|
