DLR/202

DLR/202

适用范围 密封腔压力:P=0.1-0.25Mpa 密封腔温度:t=-40℃~200℃ 转速:n500r/min 介质:酸、碱、油、高分子悬浮介质 ■外装式密封 ■单端面 ■非平衡型结构 202 装配尺寸(mm) (与釜口连接尺寸符合...

产品介绍

适用范围
密封腔压力:P=0.1-0.25Mpa
密封腔温度:t=-40℃~200℃
转速:n≤500r/min
介质:酸、碱、油、高分子悬浮介质

■外装式密封  ■单端面  ■非平衡型结构

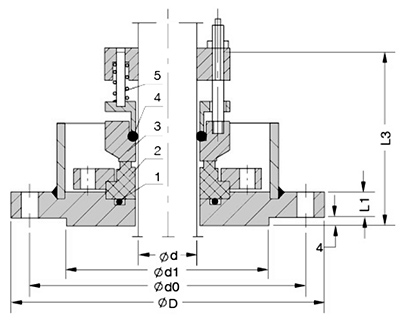

202 装配尺寸(mm) (与釜口连接尺寸符合HG5—754—78)

规格/尺寸
d1
(h8)
D

D0
(±0.5)
D2
(h11)
D3
(max)
D6
(A11)
D7
(H8)
H1
n-Φc
DLR/202-30 30 185 150 116 66 51 60 20 4-Φ18
DLR/202-40 40 225 170 135 76 61 70 20 4-Φ18
DLR/202-50 50 235 200 164 88 71 80 22 8-Φ18
DLR/202-65 65 235 200 164 103 86 97 22 8-Φ18
DLR/202-80 80 260 225 188 118 102 112 22 12-Φ18
DLR/202-95 95 290 225 220 135 117 127 24 12-Φ18
DLR/202-110 110 315 280 245 150 132 142 24 12-Φ18
