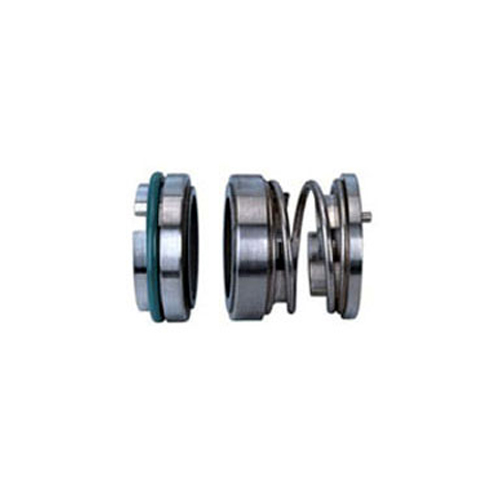

适用范围 密封腔压力：P0～0.6MPa 密封腔温度：t=-40℃～150℃ 转速：n3000r/min ■单端面 ■单弹簧 ■非平衡型密封 ■符合DIN24960标准 ■静止环可选用T2、T4、T5结构 113 装配尺寸(mm) 规格\尺寸 d1 d2...
适用范围

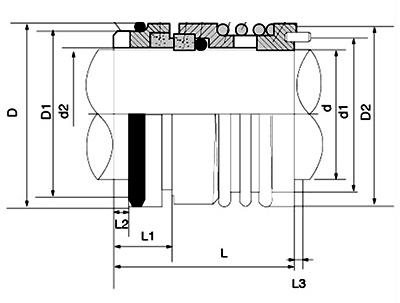

| 113 装配尺寸 (mm) | ||||||||||||
|
规格尺寸
|
d1 |
d2 |
d3 |
d4 |
d5 |
d6 |
d7 |
L1 |
L3 |
L6 |
L7 |
D8 |
|
DLR/113-20
|
20 | 27 | 34 | 36 | 25.0 | 29 | 35 | 33 | 23.0 | 5.0 | 6 | 4.0 |
|
DLR/113-25 |
25 | 32 | 39 | 41 | 30.0 | 34 | 40 | 35 | 24.5 | 5.0 | 6 | 4.0 |
|
DLR/113-30 |
30 | 37 | 44 | 46 | 35.0 | 39 | 45 | 39 | 27.5 | 5.0 | 6 | 4.0 |
|
DLR/113-35
|
35 | 42 | 49 | 51 | 40.0 | 44 | 50 | 39 | 27.5 | 5.0 | 6 | 4.0 |
|
DLR/113-40 |
40 | 48 | 56 | 60 | 46.0 | 51 | 58 | 44 | 31.0 | 6.0 | 8 | 5.0 |
|
DLR/113-45 |
45 | 53 | 61 | 65 | 51.0 | 56 | 63 | 44 | 31.0 | 6.0 | 8 | 5.0 |
|
DLR/113-50
|
50 | 58 | 66 | 70 | 56.5 | 62 | 70 | 49 | 35.0 | 6.0 | 8 | 5.0 |
|
DLR/113-55
|
55 | 63 | 71 | 75 | 61.5 | 67 | 75 | 49 | 35.0 | 6.0 | 8 | 5.0 |
